کندانسور هوایی

کندانسور هوایی

ویژگی ها :

بازه‌ی کارکرد ۱۰ الی ۸۰ تن تبرید
قابل ساخت با کمپرسور های بسته ، نیمه بسته و اسکرو
قابلیت کارکرد به صورت ۴ فصل (به صورت Option)
بنه و شاسی دستگاه تماما” از ورق گالوانیزه با مقاومت و ضخامت بالا ساخته شده است.
کویل های مورد استفاده در فشار ۳۵۰ طراحی و پس از ساخت تست می شوند.
قابلیت انتخاب جنس فین (آلومینیوم و مس)
رنگ اپکسی برای بدنه
قابلیت ساخت شاسی از فولاد زنگ نزن
استفاده از فن های ملخی کم صدا به صورت استاندارد و فن های سانتریفوژ به صورت Option
قابلیت کنترل دور فن ها با کنترلر

چیلرهای تراکمی

چیلرهای تراکمی

• شاسی از ناودانی استاندارد با جوش co2 و با پوشش رنگ صنعتی برای مقاومت از پوسیدگی با چربی زدائی و زیرسازی.

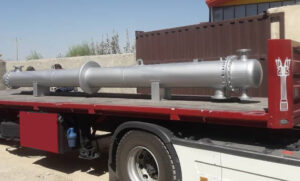

• استفاده از اواپراتور و کندانسور آبی مبدل پوسته و لوله (Shell & Tube) ساخته شده مطابق استاندارد TEMA
• کنترل پیشرفته و هوشمند PLC (Programmable Logic Control) با امکان تامین ۸ ورودی دیجیتال (Digital Input) و ۴ ورودی آنالوگ (Analog Input) از حسگرهای دلخواه (Sensor) و قابلیت تامین ۸ خروجی (Output) بعنوان عملگر (Actuator) جهت کنترل دیگر اجزای سیستم(همانند آلارم، Unloader کمپرسور، پمپهای چیلد یا برج خنک کن و …) روی دستگاه پیشنهادی

• شیر انبساطی دستگاه از نوع الکترونیکی می باشد. (E.X.V: Electronic Expansion Valve)
• PLC مارکDanfoss اصل ساخت دانمارک
• مبرد R-22 ، R-134a ، R-407c و …
• فن کندانسور ساخت ZILBEG یا EBM
• کندانسور با قابلیت کارکرد در شرایط آب و هوایی حاره‌ای (Tropical) و با پوشش ضد خوردگی خاص (Special Coating) یا فین مسی• کمپرسور اسکرو بیتزر (Bitzer) اصل ساخت آلمان
• انتخاب اندازه کندانسور دقیقاً مطابق با محل پروژه و کاربری دستگاه
• امکان ارائه اینورتر (Inverter) جهت کنترل دور فن (در چیلرهای هوایی(
• رنگ بدنه پودری الکترواستاتیک و کوره ای به ضخامت ۷۰ میکرون
• پوشش بدنه با ورق PVC پشت چسبدار جهت جلوگیری از بروز صدمه در مراحل مختلف حمل و نصب
• استفاده از پروفیل، یراق آلات و قطعات ساخت کمپانی AROSIO ایتالیا

• پوشش بدنه با ورق PVC پشت چسبدار جهت جلوگیری از بروز صدمه در مراحل مختلف حمل و نصب
• بهره‌گیری از نرم افزارهای به روز مطابق با استانداردهای جهانی در انتخاب اجزای سیستم و امکان ارائه خروجی مربوطه
• استفاده از پروفیل، یراق آلات و قطعات ساخت کمپانی AROSIO و Pro-LAM ایتالیا
• استفاده از ورق گالوانیزه اروپائی
• دمپرهای Opposed Blade
• انتخاب فن مناسب با نرم افزار مطابق نیاز پروژه
• قابلیت تامین گرمایش از طریق کویل آبگرم یا کویل بخار
• رنگ بدنه پودری الکترواستاتیک و کوره ای به ضخامت ۷۰ میکرون
• پوشش بدنه با ورق PVC پشت چسبدار جهت جلوگیری از بروز صدمه در مراحل مختلف حمل و نصب

ایرواشر

ایرواشر

واحد ایرواشر واحدی است که به صورت تکی یا به صورت یک دستگاه هوا ساز مورد استفاده قرار می گیرد . وظیفه آن سه چیز می باشد:

خنک کردن هوا به روش تبخیری

رطوبت زنی

شستشوی هوا

وقتی که این دستگاه در هوای گرم کار می کند،از میان ذرات معلق آب باعث می شود آب گرم های نهان تبخیر خودرا از هوای گرم عبوری و تبخیر گردد و همین امر باعث می گردد دمای هوا گاهش یابد ، ذرات معلق به آب بوسیله پاشش آب توسط تعداد مشخصی نازل آب پاش در محفظه ایرواشر تشکیل می گردند و هوا توسط فنی از میان این ذرات عبور داده می شود.

وظیفه دیگر دستگاه، رطوبت زنی به هوا می باشد بدیهی است که هوا در تماس با ذرات آب دادن رطوبت بیشتر می گردد .

چرا که همانگونه که گفتیم بخشی از ذرات آب تبخیر می گردد و بخار حاصله با هوا مخلوط می شوند.

سومین مورد شستشوی آب است که آن هم با تماس هوا با قطرات آب ،آب ذرات و آلودگی موجود در هوا را جذب کرده و باعث تصفیه شدن هوای عبور می گردد لذا اصطلاحا هوا را شستشو می دهد .

ایرواشر در سه کلاس ۴ ، ۶ ،۸ ساخته می شود ، کلاس ۸ به صورت دو بانک اسپری آب بوده و کلاس ۴ و ۶ یک بانک هستند . و این سه کلاس با توجه به متفاوت بودن میزان آب در گردش آنها در شرایط متفاوت مورد استفاده قرار می گیرند .

شرح اجزای دستگاه :

دستگاه ایرواشر دارای اجزای زیر می باشد :

بدنه ۲٫ شاسی ۳٫ لوله های ورودی آب ۵٫ لوله های عبور نازلهای آبپاش ۶٫ نازلهای آبپاش

۷٫ دیفیوزر (لووژ) ۸٫ الیمیناتور ۹٫ نازلهای فلودینگ ۱۰٫ شناور یا ظوتر ۱۱٫ سرریز

۱۲٫ صافی آب خروجی ۱۳٫ لامپ ضد آب ۱۴٫ توری محافظ پوشش تست ۱۵٫ دریچه بازدید

۱٫ بدنه : این قسمت شامل محفظه ای است که دیگر اجزای دستگاه (به غیر از شاسی و دریچه بازید) داخل آن قرار دارند.

و می بایست نسبت به فضای خارج دستگاه به صورت آب بندی ساخته شوند و به غیر از آن ورودی و خروجی هوای عبوری دستگاه هیچگونه منض نداشته باشد . این محفظه که به شکل جعبه می باشد . معمولا با ورق گالواننده ساخته شده و برای آب بندی ورق ها از نوار آب بندی مخصوص و مابین خم ورق ها قرار می گیرند استفاده شده و با پیچ و مهره گالوننده این ورق ها بهم متصل می گردند . لازم به ذکر است بسته به سفارش امکان اتصال ساخت بدنه ورقهای استنلمن استیل نیز وجود دارد

شاسی : شاسی دستگاه قسمتی است که بدنه یا محفظه دستگاه بر روی آن قرار گرفته و به آن متصل می شود و وظیفه آن استحکام بیشتر دستگاه و جلوگیری از لرزش و تماس مستقیم بدنه به فنداسیون بود و بروی آن سورخهای جهت اتصال دستگاه به فنداسیون تعبیه گردیده است . معمولا شاسی دستگاه با استفاده از ناودانی استاندار (U-BEAM) ساخته می شود و در ساخت آن جوشکاری به روش SMAW (روش قوس الکتریکی دستی ) با کیفیت مناسب مورد استفاده قرار می گیرد . شاسی دستگاه پس از سندبلاست ،رنگ آمیزی شده و پوشش اپوکسی مرغوب بعد از اجرای wash Primer بر روی آن صورت می گیرد .

تشت : قسمتی است که ذرات آن که پس از تماس با هوای عبوری ، تبخیر نگشته اند و باعث شستشوی هوا شده اند پس از سرازیر شدن در داخل آن (تشت) جمع می شوند . و در تشت پس از عبور از صافی خارج می شوند . تشت نیز با ورق گالوانیزه البته با ضخامت بالاتر از بدنه ساخته می شوند . چنانچه در ساخت تشت ورقها به وسیله جوشکاری بهم متصل شوند حتما می بایست محل های جوشکاری با رنگ اپوکسی پوشش داده شوند .

لوله های ورودی آب : مقدار آبی که می بایست باری اسپری شدن به سمت نازلهای آب پاش حرکت کنند ، ابتدا از یک یا دو لوله (بستگی به این دارد که ایرواشر چه کلاسی باشد) که به صورت افقی تشت قرار دارند وارد دستگاه می شوند به این لوله ها ، لوله های اصلی یا Header نیز گفته می شود.

لوله های عمودی نازلهای آبپاش : آبی که داخل لوله های ورودی یا Header قراردارند سپس به یکسوی لوله که بطور عمودی به این لوله های ورودی متصل می باشند وارد می شوند و به سمت نازلهایش می روند .

نازلهای آبپاش : این نازلها به تعداد لازم و با فواصل مساوی بر روی لوله های عمودی منصوب هستند . این نازلها از انواع سانتریفوژ هستند . ساختمان داخلی نازلهای سانتریفوژ شبکی است که آب به صورت مماسی وارد نازل شده و پس از حرکت دورانی ، به صورت محوری از یک سورخ ریز از نازل خارج شده و ذرات آب به صورت پودر شده و به فرم چتری در فضای ایرواشر پخش می گردند . چیدمان این نازلها در ایرواشر باید به نحوی باشد که ذرات آب در کلیه سطح مقطع جریان هوا به یک اندازه پراکنده باشد . تعداد کل نازلها رابطه مستقیم بادی آب در گردش دارد ، در حالت کلی در کلاس ۴ ، دبی آب به ازای هر ۱۰۰۰ CFM هوای عبوری ۲ GPM ، در کلاس ۶ ، ۴ GPM و در کلاس ۸ ایرواشر این مقدار ۱۰ GPM می باشد .

دیغیوزر یا لوور : این قسمت در ورودی هوای واحد ایرواشر قرار می گیرد و وظیفه آن این است که هوای ورودی را بطور یکنواخت در سطح مقطع جریان توزیع نماید . این دیفیوزر که معمولا با ورق گالونیزه ساخته می شود به طور کرکره بوده و به همین دلیل به آن Louver گفته می شود . پره های این قسمت طوری ساخته می شوند کهضمن توزیع هوا از ریزش قطرات احتمالی به سمت بیرون دستگاه جلوگیری نموده و آن را به داخل هدایت می نماید .

۸٫ الیمیناتور : (Eliminator) المیناتور دستگاه نیز در خروجی سطح مقطع جریان هوا قرار می گیرید و باعث می گردد که قطرات موجود و معلق در خروجی هوای عبوری به بیرون از ایرواشر هدایت نشوند ، جنس المیناتورها از ورق گالونیزه یا P.V.C بوده و شکل ساختمانی آنها به صورت منحنی شکل بوده و این انحناها باعث می شوند که قطرات آب با برخورد به آنها کم سرعت شده و نهایتا در انحنای آخر سبقت پائین ریخته و به داخل تشت ایرواشر برگردند.

نازلهای فلودینگ : Floding Nozzles این نازلها آب را به صورت ………. در آورده و آن را بر روی الیمیناتور ریخته و باعث می شوند که قطرات آب با چسبیدن به این فیلم آب از حرکت ایستاده و به سمت خارج حرکت نکند در واقع این کار به جلوگیری از تشت آب در خروجی دستگاه کمک می کند.

شناور : (Floater) شناور وسیله ای است که سطح آب تشت را کنترل می نماید و دارای یک گوی (معمولا از جنس برنج) بوده که هوای داخل آب باعث می گردد با بالا آمدن سطح آب آن هم بالا بیاید و در هنگام بالا آمدن شناور به شکل یک شی عمل کرده و جلوی جریان آبی را که برای جبران تبخیرات وارد تشن می گردد را …..

سرریز : (Over Flow) سرریز اتصالی است که در بالاترین نقطه تشت …. بوده و وقتی سطح آب به هر دلیل (مثلا خرابی فلوتر) بالا باید به طرف بیرون هدایت شده و به وسعت فاضلاب حرکت می کند . قسمت داخلی سریز که داخل تشت قرار دارد باید طوری ساخته شود که ذرات آب که در فضای ایرواشر معلقتد از بالا به داخل آن نریزند.

صافی آب : در خروجی تشت قرار داشته و باعص می گردد که آب برگشتی(مکض پمپ) تمیز و عاری از ذرات جامد باشد .

لامپ ضد آب : (Water Proof Lamp) این لامپ در داخل اتاق ایرواشر نصب شده و در هنگام سرویس روشنایی لازم را تامین می نماید.

توری محافظ پوشش تشت : این توری از جنس P.V.C مقاوم بوده و در کف تشت قرار گرفته و باعث می گردد در هنگام سرویس با راه رفتن و گذاشتن ابزار در داخل پوشش تشت که معمولا زینک رایج یا قیر پاشی صنعتی می باشد . آسیب نبیند

دریچه بازدید : دریچه ای است که به صورت آب بندی در جداره ایرواشر بسته شده و معمولا دارای شیشه آب نما بوده و از داخل آن می شود ایرواشر را مشاهده گردد . ضمنا این دریچه به صورت بازشو بوده و با باز کردن آن می توان وارد ایرواشر شد.

شرح و استاندارهای ساخت شرکت  یکتا مبدل و تهویه آرتا:

در شرکت یکتا مبدل و تهویه آرتا  این دستگاه مطالبق مشخصات فنی خاصی ساخته می شود که مختصرا توضیح داده می شود:

ورق مورد استفاده در ساخت بدنه دستگاه از نوع کربن استیل گرم شده (Hot deep Galvanized) می باشد .

این ورقها عمدتا از سازنده های معتبر خارجی اروپایی غربی ، همچون بلژیک و آسیای شرقی ، ژاپن ، کره تهیه می شود . حدقل ضخامت ورق برای تشت ۳ میلی متر و جهت بدنه و قسمت فوقانی ۵/۲ میلی متر در نظر گرفته می شود . در شرایط خاص و بسته به سفارش از ورق استنلس استیل استفاده می گردد و ناودانی مورد استفاده در ساخت شاسی با سایز مناسب (U140 , U120, U100) برای هر مبدل و از نوع فابریک کارخانه های معتبر سازنده که به روش نورد فولاد تولید می شوند ، می باشد.

لوله های اصلی و عمودی آب در گردش همگی از نوع P.V.C مرغوب با اتصالات پیچ و مهره می باشند ، نازلهای آب پاش از دو جنس P.V.C و برنجی و از نوع سانتریفوژ می باشد . در صورتیکه در ساخت ئیفیوزرورودی و المیناتور از ورق گالونیزه استفاده شود .

از نوع گالونیزه خارجی اروپایی خواهد بود بقیه اجزاء ایرواشر از بهترین و باکیفیت ترین قطعات استفاده می شود .

انتخاب ایرواشر

داده ها :

دمای خشک هوای ورودی به دستگاه : EDB (F)

دمای مرطوب هوای ورودی به دستگاه : EWB (F)

بار سرمایش محسوس : SCL (BTV/HR)

دمای خشک طرح داخل (اتاق) : RDB(F)

مقدار هوا دهی مورد نیاز : CFW

روش حل :

با استفاده از فرمول زیر دمای خشک هوای خروجی از دستگاه محاسبه می گردد.

سپس با استفاده از فرمول زیر راندمان سرمایش تبخیر را محاسه می نمائیم.

با داشتن راندمان تبخیر و جداول زیر می توان کلاس ایرواشر را تعیین کرد.

چنانچه راندمان تبخیر کمتر از ۰٫۶ باشد کلاس ایرواشر ۴ خواهد بود و در این صورت با توجه به فرمول دوم سرعت هوا در سطح جبعه دستگاه را از جدوا ۱ مشخص می کنیم.

چنانچه راندمان تبخیر بیشتر از ۰٫۶ باشد ابتدا با استفاده از جدول ۲ ضریب انتخاب به دست می آید با استفاده از ضریب به دست آمده به جدول ۳ مراجعه نموده و با توجه به مدل دستگاه (که تابع CFM است ) نزدیک ترین عدد را ضریب انتخاب ، در نظر می گیریم . سپس مجدد به جدول ۲ بازگشته و با توجه به ضریب انتخاب جدید ، راندمان تبخیر را از طریق میان یابی اصلاح کرده و سپس از فرمول گفته شده جهت محاسبه (LDB) ، دمای خشک خروجی از دستگاه را محاسبه می نمایئم.

مثال : دمای هوای محیط ۳۷۰۷ سلسیوس ، دمای مرطوب محیط ۲۱٫۱ سلسیوس ، بار سرمائی محبوس

و میزان هوا دهی ۱۵۰۰۰ CFM می باشد . مدل و کلاس دستگاه ایرواشر بدست آورید:

مدل دستگاه با توجه به CFM ، TMAW-15 انتخاب می گردد و برای انتخاب کلاس ایرواشر به ترتیب زیر عمل می کنیم (دمای اتاق را ۷۸ فارنهایت در نظر می گیریم)

با توجه به جد.ول ۳ برای مدل TMAW-15 نزدیکترین عدد به S-F بدست آمده ۰٫۸۵۴ می باشد.

پکیج یونیت

پکیج یونیت

مشخصات فنی:
تولید با سه نوع کمپرسور مارپیچی (Screw) ، رفت و برگشتی (Reciprocating) و یا حلزونی (Scroll)
کویل سرمایشی انبساط مستقیم (DX) با لوله مسی و پره آلومینیومی و یا مسی با کوت دار
مجهز به کندانسور با لوله مسی داخل فین دار و پره آلومینیومی و یا مسی براساس سفارش
مجهز به فن هوادهنده از نوع سانتریفیوژ Forward Curved و یا Backward Curved با بالانس استاتیکی و دینامیکی و حداقل دسیبل صدا و موتور الکتریکی با کلاس حفاظتی و حرارتی بالا
امکان تولید با انواع کویل گرمایشی آبگرم یا بخار با لوله مسی و پره آلومینیومی (مسی) و یا المنت الکتریکی براساس سفارش
امکان حفاظت کویل ها در شرایط محیطی و جغرافیایی خاص با پوشش مواد ضد خوردگی (Anti- Corrosion)
مجهز به الکتروفن های با بالانس کامل استاتیکی و دینامیکی و حداقل سطح صدا از معتبرترین برندهای جهانی
مجهز به دمپرهاي ورودي هوا از جنس آلومینیوم با پره هاي ایرفویل، از نوع Opposed Blade Damper با قابلیت نصب به موتور دمپر براساس سفارش
مجهز به قطعات مکانیکی و الکترومکانیکی از معتبرترین برندهای جهانی
امکان بهره گیری از سیستم کنترل میکروپروسسوری، الکترومکانیکی و یا سیستم کنترل هوشمند (PLC) با قابلیت اتصال به سیستم BMS
مناسب کار با مبردهاي R22, R134a, R407C)
قابلیت نصب انواع سیستم های رطوبت زنی مانند نازل سوزنی، بخار و یا مولد تولید بخار با کنترل میکروپروسسوری
مجهز به کلیه تجهیزات حفاظتی
قابلیت نصب انواع فیلترهای آلومینیومی و فیلتر های مخصوص نظیر پلیتد ، کیسه ای، شیمیایی، هپا براساس سفارش
بدنه دستگاه از جنس ورق گالوانیزه مرغوب و رنگ آمیزی شده به روش الکترواستاتیک با رنگ پودری کوره ای

دیگ آب و بخار

دیگ آب و بخار

دیگ آب و بخار

دیگ آبگرم شرکت یکتا مبدل و تهویه آرتا  بطور کلی از نوع شعله داخل لوله (FIRE TUBE) می باشد که در دو نوع شعله برگشتی و سه پاس و مطابق با استاندارد۲۷۹۰ BS- طراحی و ساخته می شود. بطور کلی دیگ های شعله برگشتی از ظرفیت Kcal/hr 100,000 الی Kcal/hr 1,200,000 بوده و فشار کار آنها بین ۴ الی۸ بار می باشد و در ظرفیت وفشارهای محدود وبا کاربری نیمه صنعتی ، برج های مسکونی ،هتل ها،استخرها و کارخانجات و …تولید می گردند.

دیگ های فولادی آبگرم سه پاس مشابه دیگ های فوق بوده با تفاوت اینکه بعلت مسیر حرارت بصورت سه پاس (کوره ، لوله های پاس دوم ، لوله های پاس سوم) بوده و دارای راندمان بالاتر و در نتیجه دارای مصرف سوخت بهینه تری می باشند و ضمنا“ در فشار های کاری و ظرفیت های بالاتر طراحی و ساخته می شوند.

با توجه به وجود تنوع در طراحی و ساخت این دیگ ها در مصارف ساختمانی و صنایع سبک و سنگین مورد استفاده قرار می گیرد.

متریال مورد استفاده در دیگ های فولادی ساخت شرکت یکتا مبدل و تهویه آرتا  شامل: پوسته و کوره از جنس فولاد آلیاژی ۱۷Mn4 یا استاندارد مشابه و لوله ها از نوع مرغوب آتشخوار با استاندارد ST-35.8 و تجهیزات مورد نیاز با برند های معتبر ساخته می شوند.

Posted in محصولات, مقاله and tagged دیگ آب گرم بخار.

فیلتر شنی

فیلتر شنی

فیلتر شنی جهت زلال سازی و حذف ذرات جامدمعلق در آب و کاهش کدورت بو و مزه نامطبوع و ناخالصی ها، مورد استفاده قرار می گیرد. معمولا فیلتر شنی برای تصفیه آب استخرها، رودخانه و چاه ها در حدی قابل قبول، بوده و قابلیت حذف ذرات تا میزان حدود mm5.0 را دارا می باشد، این تجهیزشامل مخزن استوانه ای فولادی که بسته به ظرفیت از ورق های کربن استیل با ضخامت مناسب باپوشش داخلی اپوکسی جهت جلوگیری از خوردگی ،ساخته می شوند، صفحه نازل صافی ها در کف مخزن نیز از جنس کربن استیل با ضخامت و مقاومت لازم جهت تحمل وزن شن و آب موجود در مخزن که نازل های صافی از جنس p.v.c به تعداد لازم جهت جلوگیری از ورود سلیس (شن) در گذر آب بر روی آن منصوب می باشد. چهار عدد شیر فلکه جهت کنترل عملیات اجرا و شستشو که البته همواره از بهترین برند های داخلی و خارجی استفاده می گردد، سلیس کوارتز دانه بندی شده در چهار ردیف همراه با دستگاه تحویل خریدار می گردد و سایر متعلقات شامل لوله کشی مر بوطه، شیر هواگیری و تخلیه می باشند، انتخاب مدل فیلترهای شنی معمولاً با توجه به دبی آب که همان میزان آب تعویض برحسب متر مکعب در ساعت می باشد، امکان پذیر است.

هواساز

هواساز

هواساز Air Handling Unit

شرح دستگاه : واحد هواساز ، دستگاهی است که وظیفه آن تامین هوای مطبوع مورد نیاز می باشد ، هوای مطبوع هوایی است که ضمن اینکه سرما و گرمای لازم را دارا می باشد ، تمیز بودن و رطوبت و تازگی لازم را برای فضای مورد نطر را تامین نماید . چنانچه برای کاربری گرمایش استفاده شود ، هوای عبوری گرمای لازم را از گرمای آبگرم که داخل لوله های کویل عبور می نماسد ، می گیرد و در سرمایش این آب سرد چیلر از که ار داخل لوله های کویل سرمایی عبورر می نماید ، مقداری هوای مورد نیاز را از مخلوط هوای موجود فضای داخلی و هوای خارج و یا یکی از آنها می باشد و این بستگی به آن دارد که سیستم به چه میزان نیاز به هوای تازه دارد ، هر چه میزان هوای تازه بیشتر باشد راندمان دستگاه کمتر خواهد بود زیرا از انرژی موجود در فضای داخلی کمتر استفاده می شود .

هوا ساز ها ابتدا به دو نوع یک منطقه ای (single zone) و چند منطقه ( multi zone ) تقسیم می شوند

عمده کاربرد هوا ساز یک منطقه ای می باشد که وظیفه دارد یک منطقه را گرم یا سرد نماید و هوا ساز چند منطقه ای واحدی است که در یک زمان قادر است یک منطقه را گرم و منطقه دیگری را سرد نماید این واحد در مصارف خاص کاربرد دارد در این کاتالوگ که بطور عموی به محصولات این شرکت پرداخته می شود از تشریع نوع چند منطقه ای صرف نظر می نمائیم .

هواساز از نقطه نظر دیگر به اقسام دیگر مثل افقی ، عمودی ،بالازدن (Up discharge) ، روبروزن ( Front discharge) نیز تقسیم بندی می شوند.

شرح اجزای دستگاه :

هواساز دارای دو جز اصلی الف )فن ب) کویل می باشد ، فن میزان هوای لازم را جابجا می نماید و کویل هوای عبوری را گرم یا سرد می نماید.

اجرای فرعی عبارتند از (الف) بدنه (ب) سیستم حرکت دهنده فن (ج) سیستم تخلیه آب تقطیر شده (ه) فیلترهای تصفیه هوا (و) دمپرهای ورودی هوا (ز) دریچه ها و درب های سرویس .

(ح) رطوبت زن ها

بدنه دستگاه که شامل یک یا چند جعبه بزرگ می باشد که سایر اجزا داخل آن قرار دارد ، سیستم حرکت دهنده فن شامل الکتروموتور ، پولی ها ، تسمه ها ، یاطاقانها وشفت ، سیستم گریسکاری یاطاقانها می باشد.

سینی تخلیه آب کویل سرمائی نیز سینی است که در قسمت تحتانی کویل سرمائی قرار داشته و اتصال لازم

را جهت تخلیه آب کندانس شده روی سطح کویل سرماشی که رطوبت هوای عبور تا حدی گرفته است

فیلترهای تصفیه هوا : این فیلترها در یک یا چند بستر قبل از عبور هوا از سطح کویل قرار می گیرند و کار آنها حذف ذرات و آلودگی های موجود در هوا می باشد ، بستر اول که همواره در کلیه هواسارها وجود دارد فیلترهای آلومنیومی قابل شستشو می باشد که وظیفه حذف ذرات معلق هوا باراندمان حداکثر ۲۰% می باشد و به صورت تخت یا بشکل V استقرار می یابد بقیه فیلترها منجمله فیلتر چین خورده (Pleated) ، کیسه ای (bag Filter) ، هپا (Hapa) اولپا (ULPA) و همچنین سیستم میکروب زدایی با اشعه ماورای بنفش (U.V) بسته به سفارش و بصورت Option با راندمان های ۲۵ ال ۹۹٫۹۹۹ درصد قابل نصب محل دمپرهای ورودی هوا تازه و برگشتی جهت ورود هوا به محفظه اختلاط هوا در ورودی درستگاه نصب می باشند و امکان تنظیم مقدار هر یک از هواهای تازه و برگشتی را بعهده دارد و

دریچه های سرویس به تعداد یک یا بیشتر (که بستگی به ابعاد دستگاه دراد ) امکان دسترسی آسان در جهت سرویس های دوره ای و یا تغیرات را میسر می سازد .

و اما رطوبت زن ها که جهت افزایش رطوبت نسبی هوای عبوری می باشند در چند نوع منجمله اسپری آب ، ایرواشر ، سینی الکتریکی رطوبت زن ، رطوبت زن بخار قابل استفاده و سفارش هستند.

استانداردها و مشخصات ساخت اجزا در شرکت یکتا مبدل و تهویه آرتا

این شرکت با دارا بودن دپارتمان مهندسی و استفاده از جدیترین نرم افزارها و استاندارهای بین المللی چون ASHREA اقدام به طراحی این دستگاه نمودنه و با امکانات و تجهیزات پیشرفته اقدام به تولید وساخت کویلهای سرمایش و گرمایشی ، این شرکت دارای خط تولید و پیشرفته ساخت شرکت TRIDAN آمریکا می باشد ، این خط تولید شامل سه بخش عمده U bender ،

۲ – Fin Perss ۳- Ex pander Vertical می باشد که با کیفیت بالا و سرعت زیاد توان تولید دارد ، بطور نرمال ساخت کویلهای هواساز از لوله های وفین آلومنیومی به ضخامت ۲۰۰ مو ۵ با ضخامت ۵۰۹ میلیمتر

استفاده می گردد ، این کویل در سه نوع مدار بندی

مدار کامل (Full Circuit) b) مدار نیمه (Half Circuit) c) مدار دوبله Double Circuit ساخته می شوند ، فن های سانتریفویژ این دستگاه به دو صورت انحناء جلو و انحناء عقب بسته به طراحی ساخته می شوند

نوع انحناء عقب دارای راندمان و کارایی بالاتر بودن و عمدتا در افت فشارهای بالا استفاده می شوند (مثلا ۳۵۵ INWG به بالا) ، بطور کلی پروانه فن شامل چرخ ، توپی و پره ها (Blade) می باشد که بعد از ساخت و مونتاژ تحت آزمایش بالانس استاتیک و دینامیک قرار می گیرند .

بدنه دستگاه با استفاده ا با پرفیلهای آلومنیومی اکسترود شده و کرنرهای پلاستیکی طرح Aresio ایتالیا ساخته می شوند ، شاسی مستحکم با استفاده از U-Beam های استاندارد با سایز مناسب و جوشکاری مناسب ساخته شده و در زیر شاسی سورخهایی جهت نصب لرزه گرها تعبیه می شود . شاسی ساخته شده بعد از Sandblast با رنگ اپوکسی پوشش داده می شود .

در قسمت حرکت دهنده فن ، الکتروموتورهای مورد استفاده بطور نرمال از نوع الکتروموتورهای بالا دور ۱۴۵ RPM کلاس حفاظتی حرارتی F ، کلاس حفاظتی رطوبتی IP54 و یا IP55 ، و از برندهای معتبر اروپائی همچون Siemens و می باشد ، پولی ها همگی از نوع گوه ای TAPPER BUSHED با قابلیت نصب سریع و آسان و قابل تنظیم در دو نوع چدنی و آلومنیومی می باشد . یاطاقانها نیز ار بهترین برندهای موجود چون ASAHI با SKF می یاشند . یاطاقانها به سیستم گریسکاری خارج از محفظه با شلنگ های ارتباطی فشار قوی مجهز می باشند ، درب های سرویس دارای لوله و دستگیره های پلاستیکی مقاوم طرح Aresio می باشد

فیلترهای مورد استفاده نیز از بهترین تولید کنندگان داخلی نیز تهیه و در دستگاه نصب می شوند که همگی دارای گواهی تست و آزمایش مربوطه می باشند .

دمپرهای ورودی هوای تازه و برگشتی از نوع پره مقابل Opposed blade بوده و دارای نوار هوابندی پلاستیکی (Airtight) بودن و بصورت دستی و یا موتور دار قابل تنظیم می باشند

در آخر دستگاه پس از تست های مربوطه به دو صورت رنگ آمیزی الکترو ستاتیک و یا اپوکسی هوا خشک رنگ آمیزی می گردد.نحوه انتخاب دستگاه :

ظرفیت هوادهی از ۲۵۰۰ تا ۳۰۰۰۰۰ مترمکعب در ساعت.

دارای بدنه تمام گالوانیزه با رنگ آمیزی مقاوم و زیبا پودری الکترو استاتیک.

دارای فیلتر آلومینیومی و قابلیت نصب فیلترهای صنعتی با راندمان غبار زدایی بالا.

قابلیت ساخت در انواع یک یا چند منطقه ایی Multi zone

اتاقک اختلاط هوا، دمپر کنترل میزان هوای تازه و برگشتی با کنترل دستی یا موتوری.

عایق حرارتی پلی اورتان پشم سنگ و پلاستوفوم برای کاربردهای مختلف.

با قابلیت نصب کویل سرمایی آبی، کویل انبساط مستقیم(DX) و کویل حرارتی در ۳ نوع آبگرم، بخار و الکتریکی.

قابلیت استفاده از مبدل های بازیافت انرژی و حرارت در دو نوع Wheel type & Cross flow Exchanger .

قابلیت رطوبت دهی و یا رطوبت گیری .

عایق حرارتی پلی اورتان پشم سنگ و پلاستوفوم برای کاربردهای مختلف.

آب گرمکن کویلدار

آب گرم کن کویل دار

این محصول برای تامین آبگرم  بهداشتی مورد نیاز ساختمان ها و فضا های اداری ،تجاری، صنعتی و غیره… استفاده می گردد، که دارای دو جزء اصلی مخزن و کویل می باشد.

آب بهداشتی ذخیره شده  داخل مخزن با کویل حرارتی گرم می شود، سیال گرم کننده  کویل، آبگرم یا بخار بویلرمرکزی می باشد. مخازن کویلدار شرکت یکتا مبدل و تهویه آرتا ، با استفاده از استاندارد مربوط به مخازن تحت فشار( ASME) و با  متریال مرغوب  نظیر ورق گالوانیزه گرم با ضخامت گالوانیزه  مناسب  و تهیه  شده از  کارخانجات معتبر ، لوله مسی فشار قوی با ضخامت حداقل ۰/۸ و حداکثر ۱/۲۴میلی متر ساخته میشوند ، پوشش مناسب جوشکاری  مربوط  به داخل مخزن با اپوکسی بهداشتی مرغوب یا زینگا  و اتصالات از نوع فشار قوی و مرغوب و گالوانیزه ، پایه های مناسب جهت اسقرار عمومی  یا افقی در ساخت محصول لحاظ میگردد. برای انتخاب ظرفیت کویل، دبی آب گرم مصرفی بر حسب GPH(گالن بر ساعت) مورد نیاز می باشد.

جهت تامین  آبگرم بهداشتی  روش  قدیمی تر که همان منبع  دو جداره می باشد که در صورت نیاز مشتری  قابل  ساخت  و ارائه  می باشد.

منبع کویلدار تهران
